فنرهای سیمی

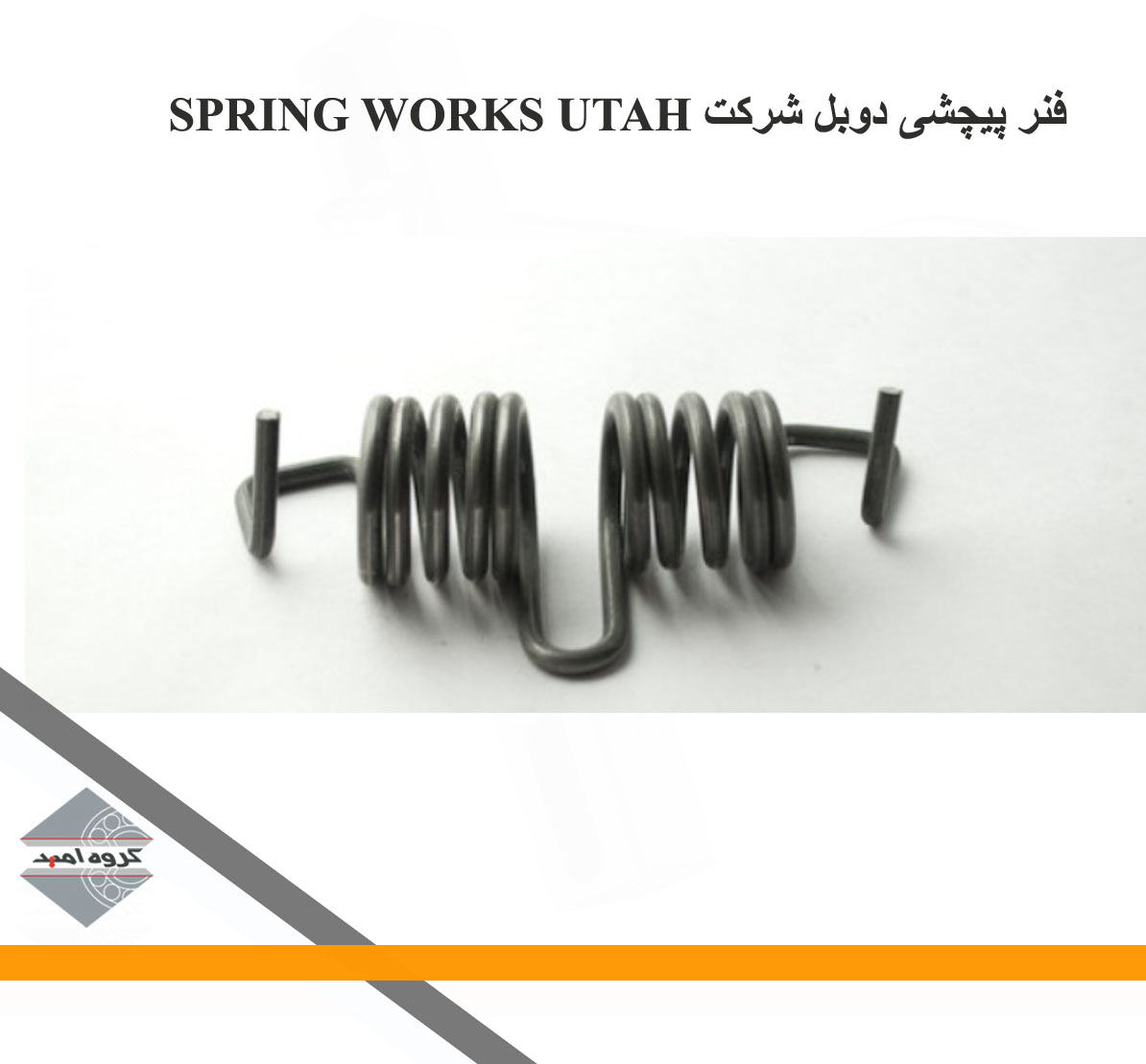

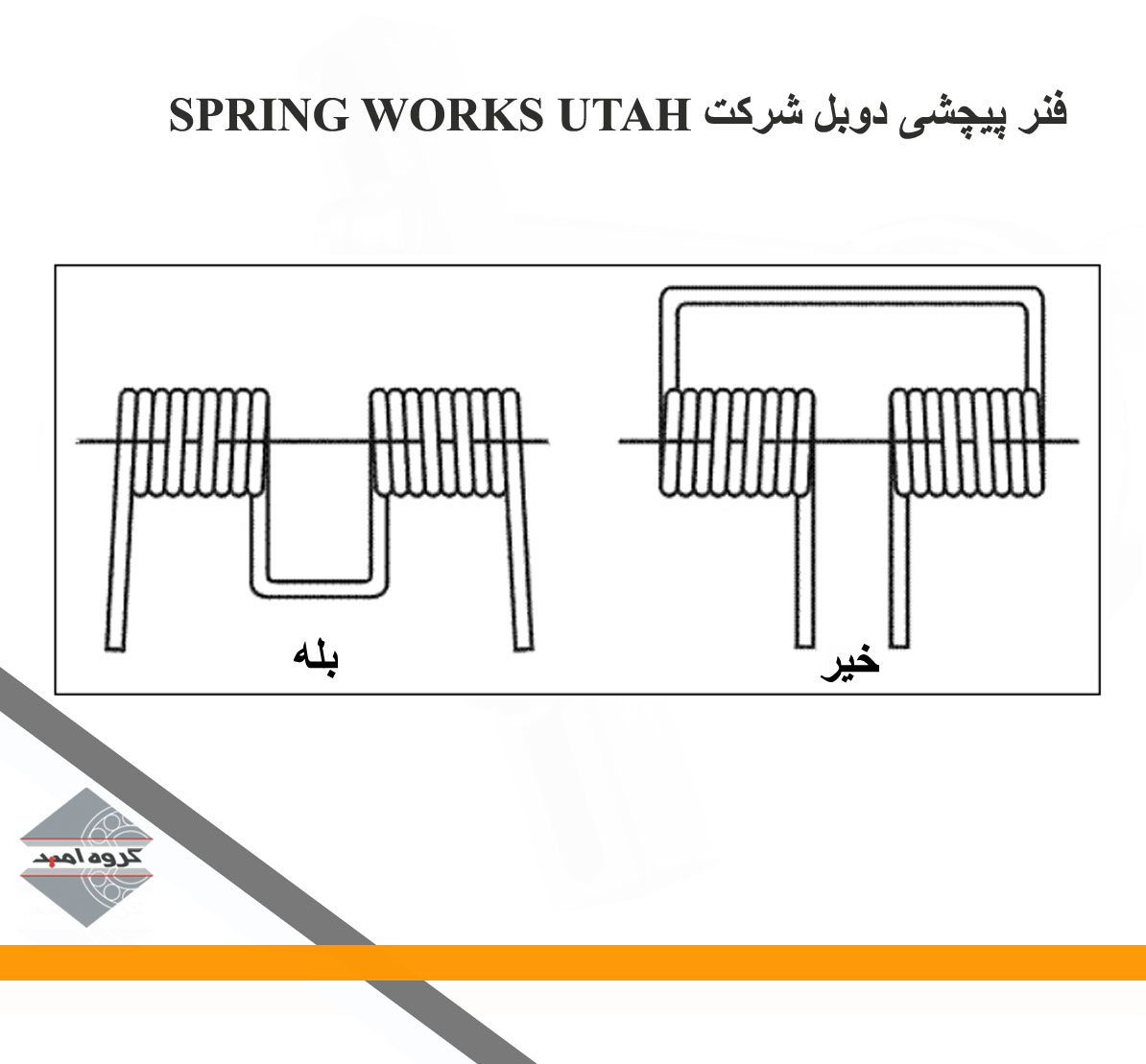

فنرهای پیچشی دو بدنه با استفاده از همان روش هایی که برای فنرهای پیچشی تک بدنه به کار رفته است، طراحی شده اند. نرخ یک فنر پیچشی دو برابر با مجموع نرخ های هر جزء است. برای همان قطر سیم، قطر سیم پیچ و طول سیم، فنرهای پیچشی دوبل دارای نرخ هایی چهار برابر انواع تک بدنه هستند. فنرهای پیچشی دوتایی باید طوری طراحی شوند که از مرکز به جای انتها به داخل پیچ شوند.

فنرهای پیچشی دوگانه در خمش تحت فشار قرار می گیرند. سیم مستطیلی در خمش کارایی بیشتری نسبت به سیم گرد دارد، اما به دلیل هزینه بالای سیم مستطیلی، سیم گرد ترجیح داده می شود. در صورت امکان، فنر پیچشی باید همیشه در جهتی بارگذاری شود که قطر بدنه آن کاهش یابد. تنش های شکل دهی پسماند در این جهت مطلوب است، اما زمانی که فنر در جهتی بارگذاری می شود که قطر بدنه را افزایش می دهد نامطلوب است. مگر اینکه تنش‌های پسماند نامطلوبی در خم‌های انتهایی وجود داشته باشد، فنرسازها معمولاً این فنرها را در دمای پایین تحت عملیات حرارتی قرار می‌دهند تا موقعیت‌های انتهایی را تثبیت کنند و نه برای کاهش تنش کامل. اگر جهت بارگذاری تمایل به افزایش قطر بدنه دارد، باید به فنرساز توصیه شود که فشار را از فنرها خارج کند.

نرخ فنر:

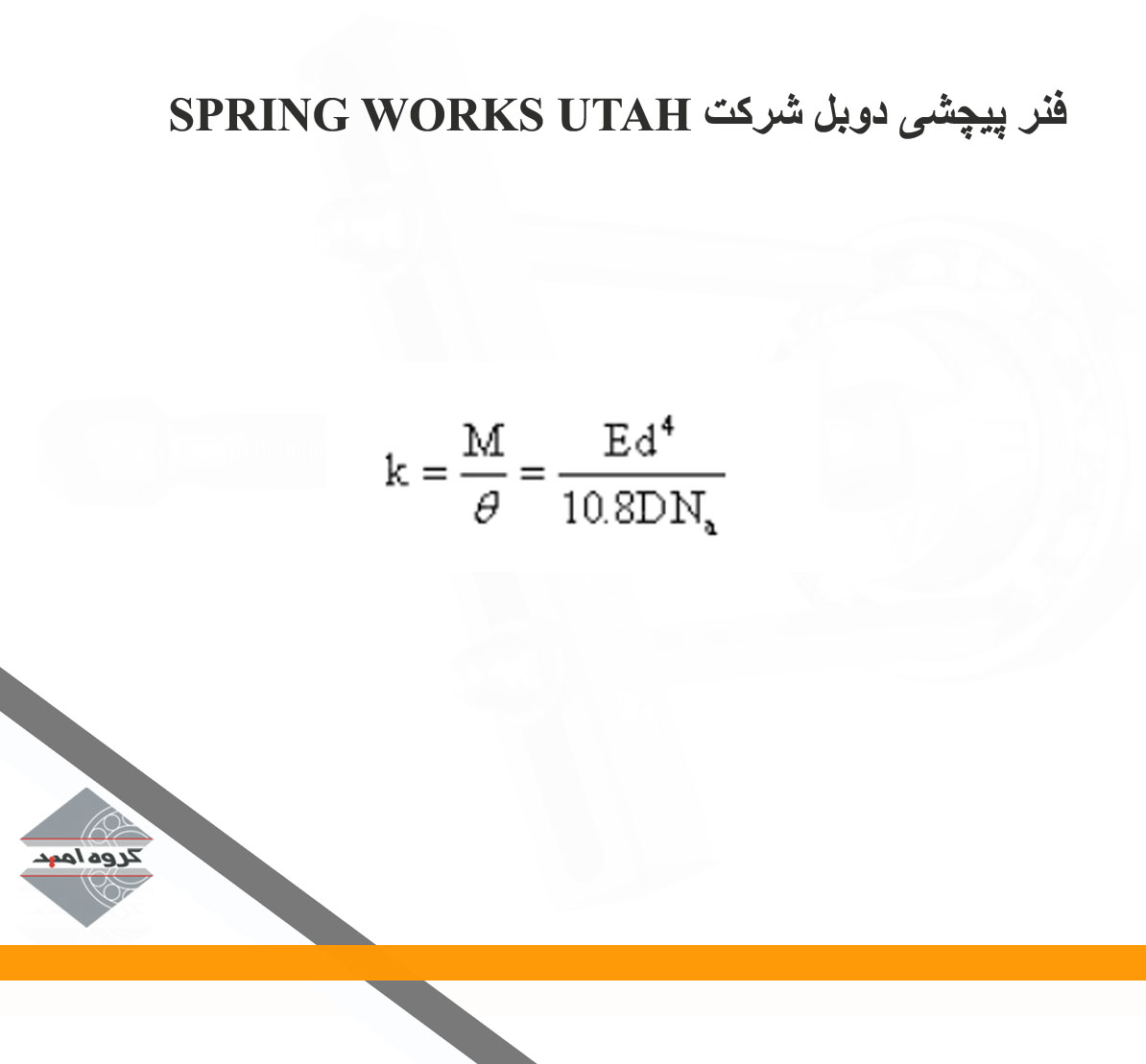

نرخ فنر برای فنرهای پیچشی سیم گرد مارپیچ به صورت زیر ارائه می شود:

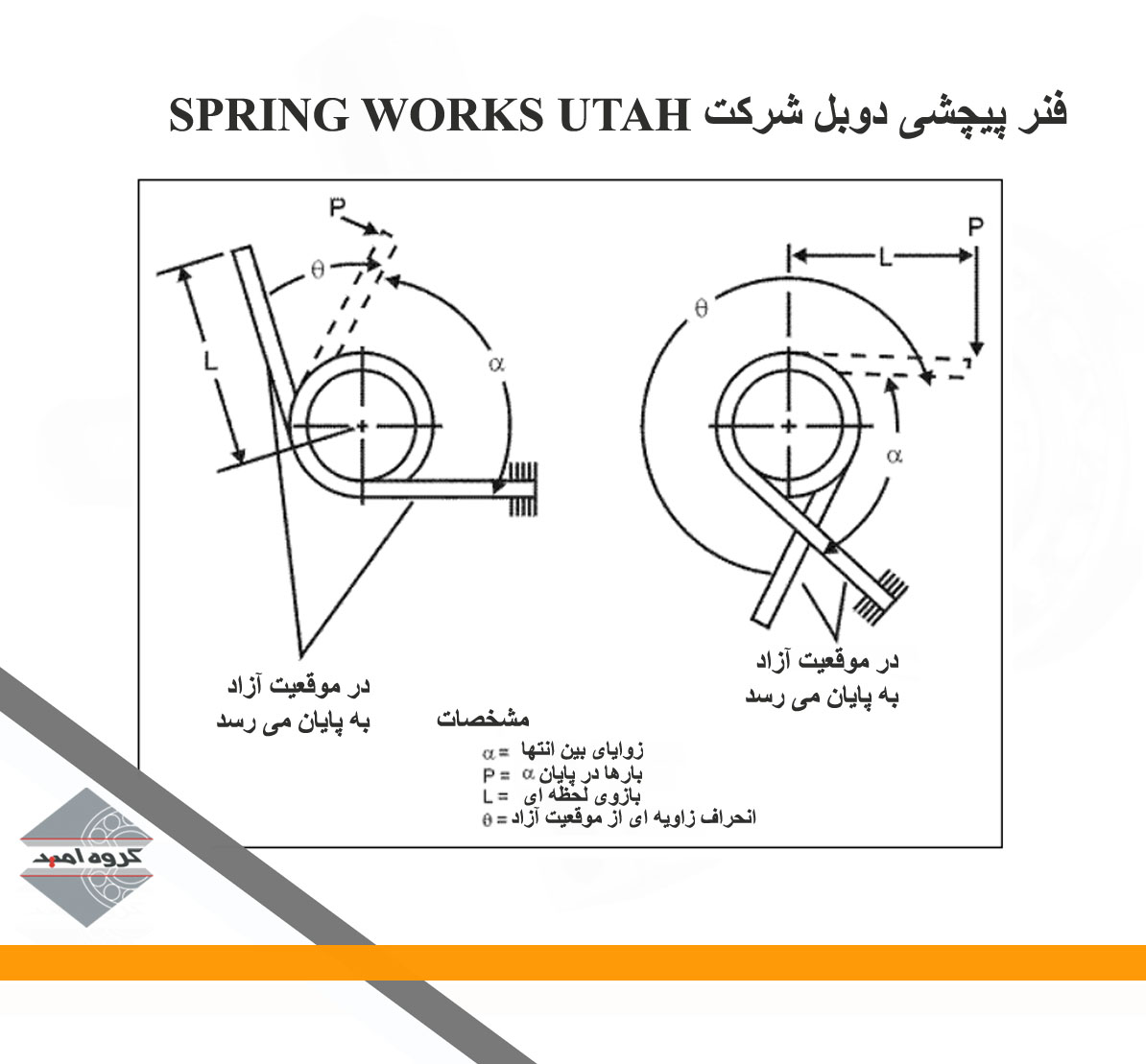

ضریب 10.8 بیشتر از ضریب نظری 10.2 است تا امکان اصطکاک بین سیم پیچ های فنری مجاور و بین بدنه فنر و آربور وجود داشته باشد. این عامل بر اساس تجربه است و نتایج رضایت بخشی را رقم زده است. بار برای فنرهای پیچشی باید در یک موقعیت زاویه ای ثابت و نه در یک انحراف ثابت از موقعیت آزاد مشخص شود. در حال حاضر، هیچ روش استانداردی برای آزمایش بار برای فنرهای پیچشی وجود ندارد.
